تجربه‌ی ۱۵ ساله ما از مشکلات برد، کمپرسور و سیستم گردش هوا یخچال فریجیدر

«در این مقاله تجربه ۱۵ ساله خود را در عیب‌یابی تخصصی یخچال فریجیدر و مشکلات رایج برد، کمپرسور و سیستم گردش هوا در مدل‌های مختلف فریجیدر توضیح می‌دهم.»
اگرچه فریجیدر از نظر کیفیت ساخت در سطح بالایی قرار دارد، اما وقتی وارد ایران می‌شود و با شرایط برق، نوسانات شبکه و محیط‌های گرم سروکار پیدا می‌کند، بیشترین آسیب را در بخش برد و کمپرسور می‌بیند.

این مقاله حاصل تجربه‌ی مستقیم تعمیر صدها دستگاه در تعمیرات یخچال فریجیدر در اصفهان است. هر موردی که در ادامه می‌خوانید، از دل همین تجربه‌های عملی بیرون آمده و هیچ‌کدام صرفاً از روی دفترچه یا توضیحات کارخانه نیست.

وقتی یک یخچال فریجیدر برای تعمیر وارد کارگاه ما می‌شود، معمولاً قبل از اینکه درب دستگاه را باز کنیم، از روی نوع خرابیِ اعلام‌شده توسط مشتری، حدس می‌زنیم که مشکل در کدام بخش است.
و جالب است که حدس ما در اغلب موارد درست از آب درمی‌آید؛ چون این دستگاه‌ها الگوی مشخصی از خرابی دارند.

بردهای فریجیدر؛ دو نوع، اما با یک نقطه‌ضعف مشترک

یخچال‌های فریجیدر معمولاً دو برد مجزا دارند:

۱. برد نمایشگر (Display Board)

این همان بردی است که روی درب یخچال قرار دارد و مشتری اولین چیزی که می‌بیند همین نمایشگر است.
چندبار پیش آمده که مشتری می‌گوید:
«نمایشگر قاطی کرده، دما را درست نشان نمی‌دهد، بعضی وقت‌ها خاموش می‌شود.»

در چنین مواقعی معمولاً برد نمایشگر مشکل دارد.
بیشتر خرابی‌های این برد از نوسانات برق شهری است. در فریجیدر مدل‌های قدیمی‌تر، مسیر تغذیه این برد کمی ضعیف طراحی شده و اگر برق یک‌بار به‌طور ناگهانی قطع و وصل شود، آی‌سی کنترل دما یا تغذیه آسیب می‌بیند.

۲. برد اصلی (Main PCB)

برد مادر معمولاً در پشت یخچال قرار دارد؛ اما در برخی مدل‌ها (به‌خصوص فریزر پایین‌ها) در زیر دستگاه جاسازی شده است.
در سال‌های کاری من، خرابی‌های برد اصلی وضعیت مشخصی داشته:

• روشن نشدن کمپرسور
• کار کردن فن‌ها ولی بدون سرمایش
• یخچال روشن است اما رفتار دستگاه غیرعادی است
• فرمان ندادن به دمپر و گیر کردن مسیر باد

بیشترین خرابی این برد، سوختن درایور کمپرسور است؛ مخصوصاً در مدل‌هایی که از کمپرسورهای اینورتر استفاده می‌کنند.

در تعمیرات متعددی دیده‌ام که فقط با تعمیر بخش کوچک درایور، دستگاه دوباره همانند روز اول شروع به کار می‌کند. بسیاری از تعمیرکاران سریع پیشنهاد تعویض برد می‌دهند، اما بردهای فریجیدر معمولاً قابل تعمیر هستند و نیازی به تعویض کامل ندارند. این از جمله مواردی است که فقط در عیب‌یابی تخصصی یخچال فریجیدر دیده می‌شود»

تجربه‌ی واقعی از خرابی‌های برد فریجیدر؛ مواردی که فقط در عیب‌یابی تخصصی یخچال فریجیدر دیده می‌شود

در سال‌هایی که صدها یخچال فریجیدر را تعمیر کرده‌ام، متوجه شده‌ام که خرابی‌های برد این دستگاه‌ها معمولاً از چند نقطه‌ضعف مشخص شروع می‌شود. اگرچه ظاهر برد سالم است، اما در بررسی دقیق‌تر، این خرابی‌ها بیشترین سهم را دارند.

۱. سوختن آی‌سی درایو کمپرسور؛ شایع‌ترین علت خرابی برد

در بسیاری از دستگاه‌هایی که کمپرسور روشن می‌شود و سریع خاموش می‌گردد یا اصلاً فرمان نمی‌گیرد، مشکل دقیقاً به آی‌سی درایو کمپرسور روی برد برمی‌گردد. این بخش مسئول ارسال سیگنال PWM به کمپرسور اینورتر است و در صورت آسیب دیدن:

• کمپرسور روشن نمی‌شود
• فن‌ها کار می‌کنند ولی سرمایشی انجام نمی‌شود
• دستگاه وارد حالت محافظتی می‌شود

در بسیاری از تعمیراتی که انجام داده‌ام، تنها با تعمیر یا تعویض همین بخش کوچک، یخچال کاملاً به حالت اولیه بازگشته است و نیازی به تعویض کامل برد نبوده است.

۲. سولفاته شدن سوکت‌ها و نرسیدن ولتاژ دقیق به برد

یکی از خرابی‌های پنهان اما بسیار رایج در بردهای فریجیدر، سولفاته شدن پایه‌های وکت‌ها است. وقتی مسیرهای ورودی یا خروجی برد اکسید می‌شود، ولتاژ ۵ ولت یا ۱۲ ولت پایدار به بخش‌های مختلف نمی‌رسد و دستگاه دچار رفتارهای غیرعادی می‌شود.

نتیجه این خرابی‌ها می‌تواند شامل موارد زیر باشد:

• ریست شدن برد نمایشگر
• فرمان اشتباه به دمپر یا فن‌ها
• قطع و وصل شدن کمپرسور
• ضعیف شدن عملکرد سنسورها

در بسیاری از موارد، تنها با تمیز کردن پایه‌ها، لحیم‌کاری مجدد (Rework) و تثبیت مسیر تغذیه مشکل کامل حل شده است.

۳. آسیب‌دیدگی برد به‌خاطر رطوبت و شستشوی زمین

در مدل‌هایی که برد در قسمت پایین یخچال قرار دارد، رطوبت محیط یا شستشوی زمین آشپزخانه می‌تواند منجر به اتصال‌کوتاه، اکسید شدن پایه‌ها یا سوختن آی‌سی پاور شود. در سال‌های کاری‌ام بارها دیده‌ام که وارد شدن مقدار کمی آب به زیر دستگاه باعث خاموشی کامل یخچال شده است.

۴. خرابی ناشی از ولتاژ نامناسب و نوسانات شدید برق

یکی از مهم‌ترین عواملی که معمولاً مشتریان به آن توجه نمی‌کنند، ولتاژ نامناسب شبکه برق است. در برخی مناطق اصفهان ولتاژ بین ۱۸۰ تا ۲۶۰ ولت نوسان دارد و این نوسان‌ها بیشترین آسیب را به بخش پاور برد وارد می‌کند.

نتیجه این نوسانات می‌تواند شامل موارد زیر باشد:

• داغ شدن رگولاتورها
• ارسال فرمان اشتباه به کمپرسور
• سوختن درایور اینورتر
• خطای ناگهانی سنسورها

در تجربه من، استفاده از یک محافظ برق استاندارد، عمر برد فریجیدر را به شکل قابل‌توجهی افزایش می‌دهد و از بسیاری خرابی‌های پرهزینه جلوگیری می‌کند.

اگر به دنبال خدمات تخصصی و مراجعه حضوری هستید، می‌توانید صفحه
نمایندگی مجاز تعمیر یخچال فریجیدر در اصفهان
را ببینید؛ در آن صفحه تمام خدمات سرویس در محل و شماره‌های تماس قرار دارد.

تفاوت مدل‌های مکانیکی و دیجیتالی فریجیدر

یکی از مواردی که معمولاً هنگام عیب‌یابی به آن دقت می‌کنیم، نوع سیستم کنترل دستگاه است:

سیستم‌های مکانیکی

• ترموستات مکانیکی
• بدون برد نمایشگر
• مناسب شرایط برق بی‌ثبات
• تعمیرات ساده‌تر

در این مدل‌ها معمولاً خراب شدن ترموستات یا رله کمپرسور دلیل اصلی عدم سرمایش است.

سیستم‌های دیجیتالی

• وجود برد اصلی + برد نمایشگر
• چند سنسور NTC
• سیستم کنترل هوشمند دیفراست
• کمپرسورهای اینورتر در مدل‌های جدید

این مدل‌ها به‌دلیل اینکه هوشمندتر هستند، اگر سنسور یا برد مشکلی پیدا کند، دستگاه رفتار پیچیده‌تری از خود نشان می‌دهد.
گاهی یک سنسور کوچک دمای یخچال، کل سیستم دستگاه را مختل می‌کند.

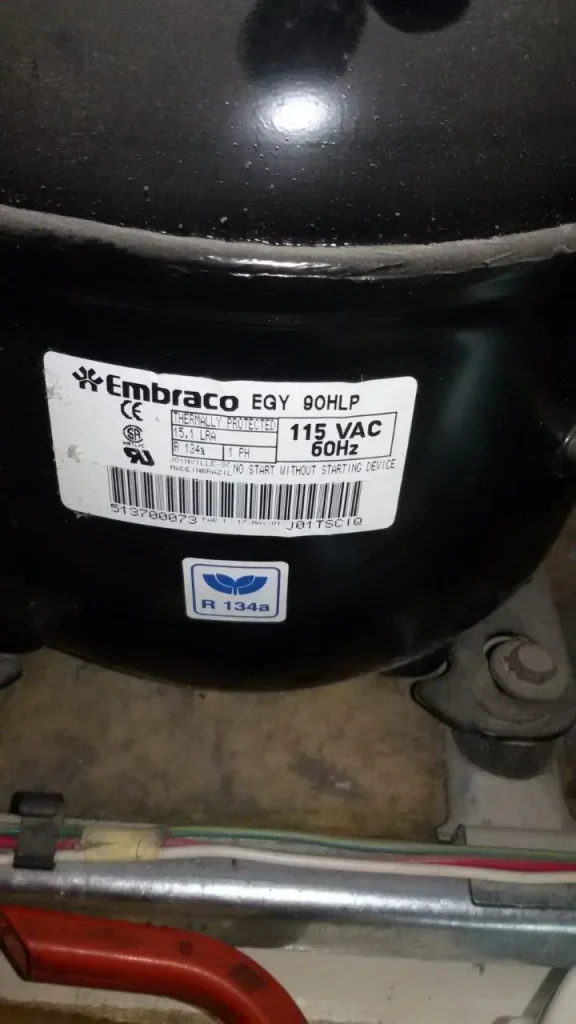

کمپرسورهای فریجیدر؛ ساده یا اینورتر؟ تفاوت در میزان حساسیت

یکی از نکاتی که در تعمیر یخچال فریجیدر بسیار مهم است، شناخت نوع کمپرسور دستگاه است.

در عیب‌یابی تخصصی یخچال فریجیدر، یکی از اولین بخش‌هایی که همیشه بررسی می‌کنم کمپرسور دستگاه است؛ چون خرابی‌های زیادی از همین‌جا شروع می‌شود.

۱. کمپرسورهای معمولی (ساده)

این‌ها همان موتورهای قدیمی‌تر هستند که با رله استارت و اورلود کار می‌کنند.

مشکلات رایج:

• استارت نزدن
• داغ کردن
• صدای زیاد
• نیم‌سوزی سیم‌پیچ

در این مدل‌ها اگر با آمپرمتر چک کنیم، معمولاً هنگام استارت آمپر بالا می‌کشد ولی روشن نمی‌شود. با تست ساده متوجه می‌شویم مشکل از رله استارت یا خود سیم‌پیچ است.

۲. کمپرسورهای اینورتر

در سال‌های اخیر فریجیدر بیشتر به سمت استفاده از کمپرسورهای اینورتر رفته است.
این کمپرسورها با برق مستقیم ۲۲۰ ولت راه نمی‌افتند و نیاز به درایور اینورتر روی برد دارند.

مشکلات رایج:

• روشن شدن و قطع شدن لحظه‌ای
• صدای “تیک” هنگام تلاش برای استارت
• نوسان شدید سرمایش
• سوختن درایور اینورتر روی برد

بارها دیده‌ام که تعمیرکاران به‌اشتباه کمپرسور اینورتر را با دادن برق مستقیم تست می‌کنند و باعث سوختن کامل آن می‌شوند.
درحالی‌که تست صحیح باید با فرکانس خروجی PWM برد انجام شود.

فن‌های فریجیدر؛ از ۲۲۰ ولت ساده تا ۹.۷ ولت دیجیتال

بخش گردش هوا در فریجیدر یکی از مهم‌ترین اجزای دستگاه است. در تمام مدل‌هایی که من تعمیر کرده‌ام، خرابی فن اواپراتور نقش زیادی در ضعف سرمایش داشته است.

فن ۲۲۰ ولت دو سیم

این فن‌ها در مدل‌های قدیمی‌تر استفاده شده‌اند.
علائم خرابی:

• صدای سوت
• لرزش
• گیر کردن
• کم شدن قدرت چرخش

تعویض این مدل فن‌ها ساده است و معمولاً با تعویض بلبرینگ داخلی مشکل حل می‌شود.

فن ۹.۷ ولت چهار سیمه DC (دیجیتال)

این‌ها فن‌های جدیدتر فریجیدر هستند که برد کنترل دورشان را مدیریت می‌کند.
چهار سیم آن شامل:

• –
• سیگنال RPM (سرعت)
• سیم فرمان PWM

این فن‌ها خیلی دقیق کار می‌کنند و اگر یک سیگنال اشتباه برسد، یا فن یک لحظه بچرخد و بایستد، دستگاه شروع به یخ‌زدگی می‌کند.

در تجربه چندین‌ساله‌ام، خرابی این فن‌ها معمولاً یا از خود فن است یا از بردی که سیگنال PWM را صادر می‌کند.

سیستم سرمایش فریجیدر؛ تمام سرمای یخچال از فریزر تأمین می‌شود

یکی از نکات مهمی که خیلی از مشتریان نمی‌دانند این است که:

در تمام مدل‌های فریجیدر، سرمای یخچال از فریزر گرفته می‌شود.

یعنی:

1. سرما ابتدا در فریزر تولید می‌شود
2. فن اواپراتور هوا را می‌چرخاند
3. هوا از طریق دمپر وارد بخش یخچال می‌شود

و همین‌جا است که بسیاری از خرابی‌ها اتفاق می‌افتد.

خرابی دمپر یعنی سرد نبودن یخچال

دمپر مثل یک دروازه بین فریزر و یخچال است.
وقتی باز باشد، باد سرد وارد یخچال می‌شود.
وقتی بسته باشد، هوای سرد ورود نمی‌کند.

برخی نشانه‌های خرابی دمپر:

• یخچال سرد نمی‌شود اما فریزر عالی کار می‌کند
• صدای “تق تق” از داخل دریچه هوا
• در یخچال یخ نمی‌زند اما همه‌چیز گرم است
• طبقات بالا گرم و پایین کمی سرد است

در بسیاری از تعمیرات، فقط با تعویض دمپر، یخچال مثل روز اول شروع به کار کرده است.

محل قرارگیری بردهای فریجیدر؛ همیشه پشت دستگاه نیست

خیلی از مشتریانی که با ما تماس می‌گیرند تصور می‌کنند برد یخچال همیشه پشت دستگاه است.
در فریجیدر این‌طور نیست.

۱. بردهای نصب‌شده در پشت یخچال

این مدل‌ها دسترسی راحت‌تری دارند و تعمیر آن‌ها سریع‌تر انجام می‌شود.

۲. بردهای نصب‌شده در زیر یخچال

در برخی مدل‌های جدیدتر، برد در زیر دستگاه و نزدیک پایه‌های جلویی قرار دارد.
مشکل این نوع نصب این است که:

• رطوبت زیاد آسیب می‌زند
• نفوذ آب طی شستشوی زمین باعث سوختن برد می‌شود
• تعمیرکار دسترسی سخت‌تری دارد

بارها دیده‌ام که مشتری به خاطر شستن کف آشپزخانه، آب به برد نفوذ کرده و دستگاه کاملاً خاموش شده است.

علائم مهمی که هنگام عیب‌یابی یخچال فریجیدر باید بدانید

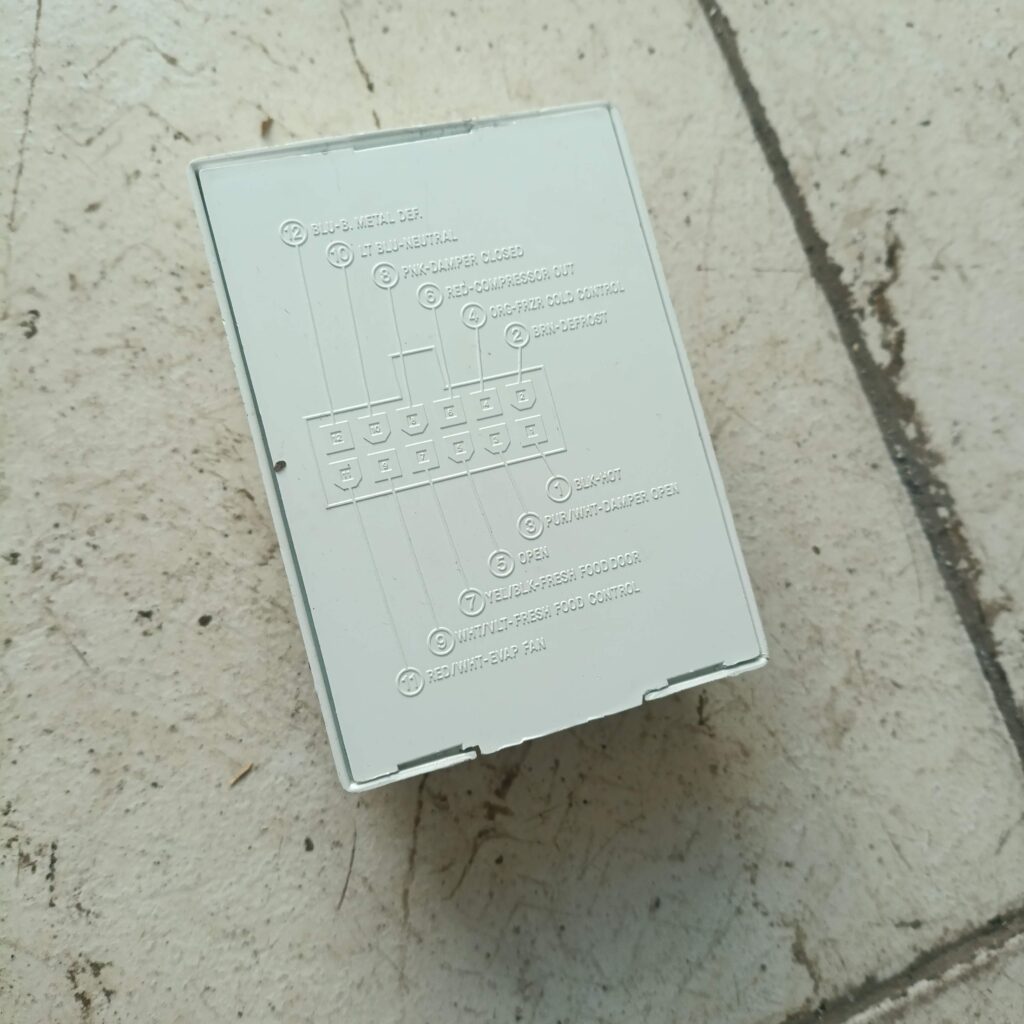

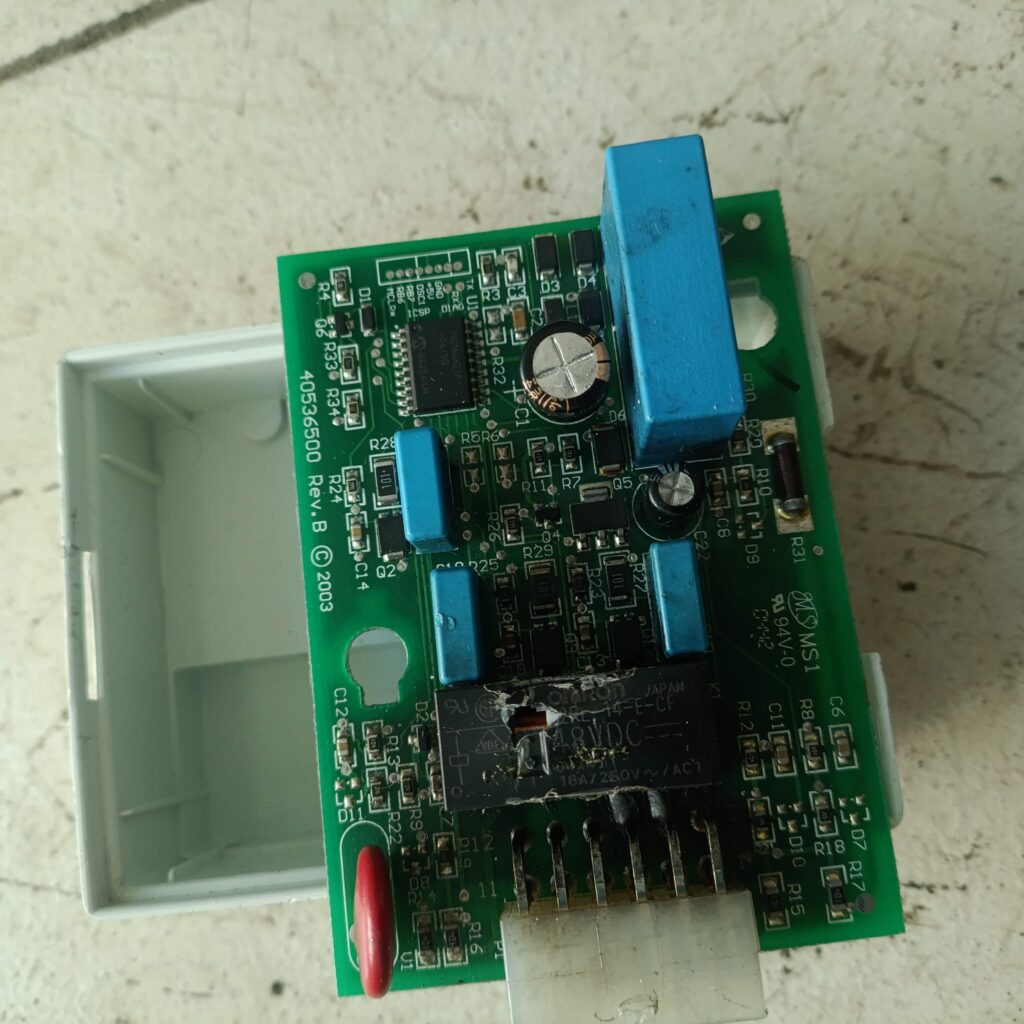

نصب در بالای داخل یخچال

در بعضی مدل‌ها هم این برد در داخل یخچال سمت چپ داخل یک محفظه کشیده قرار می‌گیره ه به وسیله دو پیچ کوچک فیکس می‌گردد

در این بردها جهت دسترسی باید محفظه کشیده بازگردد

بعد از آن دو پیچ کوچک چهارسو از می‌گردد تا برد آزاد گردد

این بردها در دو مدل ۲۲۰ ولت و ۱۱۰ ولت بر روی دستگاه نصب می‌باشد

جدول علائم مهمی که هنگام عیب‌یابی یخچال فریجیدر باید بدانید

چرا تعمیر یخچال فریجیدر باید تخصصی انجام شود؟

به همین خاطر است که عیب‌یابی تخصصی یخچال فریجیدر فقط با نگاه کردن به ظواهر دستگاه انجام نمی‌شود؛ باید برد، کمپرسور، فن‌ها، دمپر و سنسورها مرحله‌به‌مرحله و بر اساس تجربه عملی بررسی شوند.

• فن ۹.۷ ولت با برق مستقیم خراب می‌شود
• کمپرسور اینورتر روش تست خاص دارد
• دمپر باید مطابق فرمان برد تست شود
• بسیاری از خرابی‌ها از سنسورهای ساده شروع می‌شود
• بردها قابل تعمیر هستند، اما نیاز به تجربه دارند

این‌ها دلیل‌هایی هستند که بسیاری از دستگاه‌ها بعد از تعمیر اشتباه، خرابی شدیدتری پیدا می‌کنند.

سؤالات متداول یخچال فریجیدر

1. چرا یخچال فریجیدر سرد نمی‌کند ولی فریزر خوب کار می‌کند؟

در بسیاری از تعمیراتی که انجام داده‌ایم، این مشکل به دلیل خرابی دمپر، کار نکردن فن اواپراتور یا خطای سنسور یخچال اتفاق می‌افتد. چون در فریجیدر سرمای یخچال از فریزر تأمین می‌شود، اگر دمپر باز نشود یا فن ضعیف شود، باد سرد وارد یخچال نمی‌شود.

2. آیا برد یخچال فریجیدر قابل تعمیر است؟

بله، در اکثر موارد برد قابل تعمیر است و نیاز به تعویض کامل ندارد. معمولاً خرابی‌ها در بخش‌هایی مثل آی‌سی پاور، درایور اینورتر یا رله‌های روی برد اتفاق می‌افتد که با تعمیر دقیق قابل رفع هستند.

3. چرا کمپرسور اینورتر فریجیدر روشن می‌شود و دوباره خاموش می‌شود؟

این مشکل معمولاً به‌خاطر خرابی درایور اینورتر روی برد یا ارسال نشدن درست سیگنال PWM ایجاد می‌شود. همچنین خرابی فن یا سنسور می‌تواند فشار بیش از حد روی کمپرسور ایجاد کند و باعث خاموش شدن آن شود.
