اطلاعات آنلاین نشان می دهد که سنسور حرارتی مشکل است (کویل ها تمیز شده اند، فن ها کار می کنند). قطعه رو سفارش دادم  قفسه‌ها را برداشتم، سپس یک دکمه کنترل دما، چراغ‌ها و پانل محافظ آن‌ها را برداشتم. یک پانل بلند سفید (بدون پیچ) برداشتم، دو پانل (یکی با 2 پیچ، یکی با سه پیچ) برداشتم، سنسور حرارتی پشت آخرین پانل برداشته شده بود، سیم پیچ های خنک کننده با سنسور حرارتی با یک دستگاه فوم پلی اتیلن پوشانده شد. از یک سشوار برای ذوب کردن یخ استفاده کرد. سپس حسگر جدید  در این موضوع در جای خود قرار گرفت. ذوب شدن یخ بیشتر طول کشید و سپس پانل هایی که به سنسور دسترسی داشتند برداشته شد. در مجموع تعمیر بسیار آسانی است.

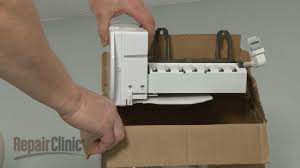

۲-مجموعه یخ ساز با پر کردن سینی با آب از دریچه ورودی، یخ زدن آن تا تشکیل مکعب های جامد و سپس بیرون ریختن آنها به داخل سطل یخ، یخ می سازد. این روند تا زمانی که سطل به ظرفیت برسد تکرار می شود. اگر یخچال شما دیگر یخ تولید نمی کند، ممکن است نیاز به تعویض مجموعه داشته باشد. این یک جایگزین OEM واقعی است که اندازه آن 10 اینچ در 5 اینچ است و در هر چرخه هفت تکه یخ هلالی شکل می‌سازد. این کیت عمدتا از پلاستیک سفید ساخته شده است و شامل یک کانکتور پلاگین گرد 4 پین، یک کانکتور پلاگین 6 پستی، لوله و فنجان پرکننده است. بسته به تعداد دفعات استفاده شما، ممکن است یخ ساز هر سه تا ده سال یکبار نیاز به تعویض داشته باشد. فرسودگی و پارگی منظم دلیل اصلی نیاز به تعویض این قطعه است اما مراقب آسیب های تصادفی باشید.

این علائم را برطرف می کند

۳-فیلتر یخ و آب یخچال    نمایندگی تعمیر یخچال ساید بای ساید MABE³.مابه

شماره قطعه سازنده MWFP

این یک فیلتر آب جایگزین  برای یخچال شما است. سازنده پیشنهاد می کند این فیلتر را هر 6 ماه یا 300 گالن آب تعویض کنید. اگر به طور مرتب تعویض نشود، خطر ورود آلاینده ها به آب و عملکرد ضعیف دستگاه پخش کننده آب و/یا یخ ساز شما وجود دارد. این فیلتر دارای طراحی پیچ و تاب و قفل است که تعویض این قطعه را بسیار ساده و بدون ابزار کرده است. لطفاً توجه داشته باشید که سازنده این فیلتر را به‌روزرسانی کرده است، بنابراین اگر این اولین بار است که آن را نصب می‌کنید، ممکن است به آداپتور نیاز داشته باشید که جداگانه فروخته می‌شود. اگر مدل شما دارای دکمه تنظیم مجدد است، فراموش نکنید که آن را برای چند ثانیه نگه دارید تا پس از تعویض این قطعه، نشانگر را بازنشانی کنید.

۴-کلید برق

شماره قطعه سازنده WR23X10725

کلید روشنایی در یخچال شما برای روشن و خاموش کردن چراغ هنگام باز یا بسته شدن درب یخچال استفاده می شود. این یک کلید بسته در نظر گرفته می شود، به این معنی که وقتی درب یخچال دکمه را فشار می دهد، تداومی وجود ندارد و چراغ خاموش می شود. وقتی در یخچال باز می شود و دکمه رها می شود، تداوم وجود دارد و چراغ روشن می شود. اگر چراغ یخچال شما سوخته نیست اما روشن نمی شود، ممکن است نیاز به تعویض کلید داشته باشد. این کلید اصلی جایگزین OEM دارای فنر است و از پلاستیک سفید ساخته شده است. این یک تعمیر آسان است که برای تکمیل کار به یک پیچ گوشتی تخت و یک جفت انبر دماغه سوزنی نیاز دارد. از آنجایی که شما با قطعات الکتریکی کار خواهید کرد، لطفاً قبل از شروع این تعمیر، منبع تغذیه یخچال خود را قطع کنید.

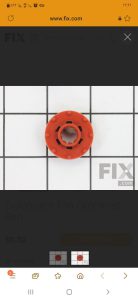

گرومت فن اواپراتور – قرمز

شماره قطعه سازنده WR02X12008

گرومت فن اواپراتور برای ایجاد یک بالشتک بین موتور فن و براکت نصب موتور در فریزر شما استفاده می شود. این قطعه

اصلی حدود یک اینچ قطر دارد و به رنگ قرمز است. این بخشی از مجموعه موتور است که در پشت درب فن اواپراتور در پشت فریزر شما قرار دارد. اگر فن کاملاً پر سر و صدا شده است، ممکن است زمان تعویض گرومت فرا رسیده باشد. برای تکمیل این تعمیر، باید همه چیز را از فریزر از جمله سینی یخ، پوشش فن، کف فریزر، روکش اواپراتور و مجموعه موتور فن خارج کنید. ابزارهایی که برای این کار نیاز خواهید داشت شامل یک جفت انبر دماغه سوزنی، یک پیچ گوشتی فیلیپس و یک پیچ گوشتی تخت کوچک به همراه یک مهره 1/4 اینچی و یک مهره 5/16 اینچی می باشد. لطفاً قبل از شروع این تعمیر مطمئن شوید که منبع تغذیه یخچال خود را قطع کرده اید.

۵-مجموعه درب دیسپنسر یا فلپر

شماره قطعه سازنده WR17X11653

این یک فلپ درب جایگزین OEM واقعی برای یخ ساز در یخچال شما است. این قطعه نام‌های مختلفی دارد، از جمله مونتاژ فرورفتگی درب، مجموعه درب یخ، درب توزیع‌کننده، کیت درب کانال یخ، درب کانال یخ یا فلپ درب دیسپنسر. فلپر یک مهر و موم ایجاد می کند که از ورود هوای گرم اتاق به داخل فریزر جلوگیری می کند. هنگامی که اهرم فشار داده می شود، این دریچه برای پخش یخ باز می شود. با گذشت زمان و با استفاده منظم، آب بند ممکن است از کار بیفتد، که می تواند منجر به ایجاد یخ در اطراف دستگاه پخش شود، یا یخ ساز نمی تواند دمای کافی خنک برای تولید یخ را حفظ کند. برای تکمیل این تعمیر به یک پیچ گوشتی فیلیپس و یک پیچ گوشتی تخت کوچک نیاز دارید. از آنجایی که با قطعات الکتریکی کار می کنید، لطفاً قبل از شروع این تعمیر، منبع تغذیه یخچال خود را قطع کنید.

۵-مونتاژ برد کنترل اصلی

درباره این محصو ل

نصب و راه اندازی برد کنترل اصلی یخچال ساید بای ساید

آیا با یخچال یا فریزر خود مشکل دارید – خیلی گرم است، خیلی سرد است، خیلی طولانی کار می کند، به اندازه کافی کار نمی کند؟ برد کنترل یخچال WR55X10942 به احتمال زیاد قسمتی است که برای کارکرد صحیح یخچال خود به آن نیاز دارید.

لطفاً با شماره مدل دستگاه خود جستجو کنید تا مطمئن شوید که این قطعه با دستگاه شما مطابقت دارد. برای پیدا کردن شماره مدل خود به کمک نیاز دارید؟                        نمایندگی تعمیر یخچال ساید بای ساید مابه.MABE

برای تعویض WR55X10942 به کمک نیاز دارید؟ برد کنترل یخچال اکثر عملکردهای یخچال شما را کنترل می کند، بنابراین قبل از جدا کردن و نصب قطعات جدید مطمئن شوید که دستگاه از برق جدا شده

مجموعه برد کنترل اصلی یخچال – WR55X10942

مشخصات و جزئیات

مشخصات چاپ

وزن و ابعاد

عمق کلی 8.0 اینچ
ارتفاع کلی 1.0625 اینچ
عرض کلی 4.9375 اینچ
وزن تقریبی حمل و نقل 1.0 پوند
وزن خالص 0.6 پوند

مجموعه برد کنترل اصلی یخچال

مجموعه برد کنترل اصلی یخچال – WR55X10942

نمایندگی تعمیر یخچال ساید بای ساید MABE

هشدار: خطر آتش سوزی یا انفجار
این قطعه الکتریکی یک قطعه سرویس مجاز توسط سازنده است که در مدل های یخچال با مبرد قابل اشتعال مانند R600a استفاده می شود. استفاده از یک قطعه سرویس غیرمجاز در واحدی که از مبرد قابل اشتعال استفاده می کند می تواند منجر به خطر آتش سوزی یا انفجار در یخچال شما شود.

کند

نحوه عیب یابی و تعویض برد کنترل اصلی #WR55X10956 در یخچال جنرال الکتریک

نمایندگی تعمیر یخچال ساید بای ساید MABE                نمایندگی تعمیر یخچال ساید بای ساید MABE.مابه

دستورالعمل های گام به گام در مورد نحوه عیب یابی و تعویض برد کنترل اصلی یخچال جنرال الکتریک

دستورالعمل نصب قسمت # WR55X10956 و WR55X11064

نمایندگی تعمیر یخچال ساید بای ساید MABE

** ممکن است یک برچسب در پشت یخچال خود مشاهده کنید که روی آن نوشته شده است: «توجه: فقط از کمپرسور سرعت متغیر ویژه برد اصلی استفاده کنید. شماره قطعه جایگزین WR55Xxxxx”. لطفاً توجه داشته باشید که تمام شماره قطعات ذکر شده در جدول بالا آخرین اطلاعاتی است که مستقیماً از قطعات لوازم خانگی جنرال الکتریک به دست آمده است.

محل

برد کنترل اصلی فقط از طریق پنل پشتی یخچال قابل دسترسی است.

برد کنترل اصلی مدل PFCF1NFW در سمت راست پایین قرار دارد. مکان خاص شما ممکن است متفاوت باشد.

لطفاً توجه داشته باشید که نوار مجرای سیاهی که در سمت بالای یک پانل پوششی می بینید  اعمال شده است تا از ورود هر گونه مایع به داخل قسمت کنترل اصلی جلوگیری شود.

هیئت کنترلکنترل اصلی

در زیر یک برد WR55X10956 نشان داده شده است. بسته به مدل یخچال شما، ممکن است کمی متفاوت به نظر برسد.

مشخصات ورودی/خروجی

برد کنترل اصلی به 2 بخش تقسیم می شود: سمت DC ولتاژ پایین (نیمه سمت راست) و سمت 120VAC (نیمه سمت چپ که شامل دو خازن بزرگ است). طرفین کاملاً روی دو مدار مختلف قرار دارند (دلیل داشتن دو سیم زمین سبز جداگانه).

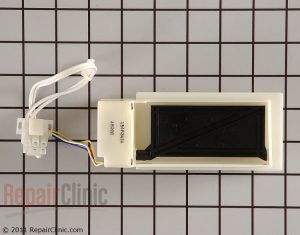

6- دمپر .مواد غذایی منجمد کننده یخچال جنرال الکتریک – نحوه بررسی دمپر و ترمیستور در یخچال جنرال الکتریک

1 پاسخ

اگر یخچال جنرال الکتریک شما در حال منجمد کردن غذا در محفظه مواد غذایی تازه است (که «بخش

نیز نامیده می شود)، دو مظنون اصلی عبارتند از 1) دمپر و 2) ترمیستورها (به ترتیب).

دمپر دریچه هوایی است که اجازه می دهد هوای سرد از قسمت فریزر وارد شود تا قسمت آبجو خنک شود. می توانید نمودار جریان دمپر و عیب یابی را در این صفحه برای اکثر واحدهای ساید بای

یک مشکل رایج در دمپرهای یخچال جنرال الکتریک این است که فلپر در حالت باز یخ می زند یا از موتور جدا می شود. می‌توانید با جدا کردن قطعات داخل قسمت آبجو به‌طور بصری این موضوع را بررسی کنید تا مقداری کره چشم روی دمپر قرار بگیرد. یا می توانید دمپر را در حالت تشخیصی فعال کنید و به باز و بسته شدن آن گوش دهید.    نمایندگی تعمیر یخچال ساید بای ساید MABE

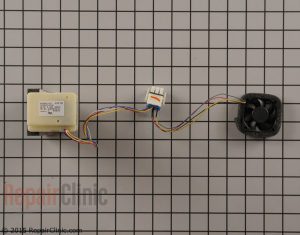

اگر فلپر دمپر شما شکسته است، می توانید دمپر و مجموعه فن جایگزین را با سیاست  کنید:

۷-فن اواپراتور با ترمیستور

شماره سازنده: WR60X10074

تولید کننده: GE

توضیحات محصول

این موتور فن اواپراتور در قسمت پشتی فریزر قرار دارد و هوا را روی کویل های یخچال به گردش در می آورد. این کویل‌ها گرما را به هوای خنک تبدیل می‌کنند و سپس به گردش در می‌آیند. ترمیستور به قسمت بالایی اواپراتور می‌چسبد. ترمیستور سیگنال های دمای اواپراتور را به برد کنترل اصلی ارسال می کند. هنگام تعویض فن اواپراتور، ترمیستور باید تعویض شود.

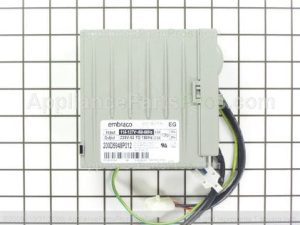

با برندهای زیر کار می‌کند .یخچال ساید profail.whaithouse. mabe جنرال الکتریک اینورتر از ۸-       اینور تر                                                                  پشت یخچال قابل دسترسی است و در سمت چپ   کمپرسور پشت شیر ​​آب قرار دارد. برای دسترسی به اینورتر باید شیر آب برداشته شود.
برای حذف اینورتر:
1. برق یخچال را قطع کنید و
پانل دسترسی پشتی را بردارید.
2. ¼-in را بردارید. پیچ شش سر که شیر آب را روی کابینت نگه می دارد، سپس شیر آب را با احتیاط از کابینت بیرون بکشید.
3. 2 دسته سیم را به اینورتر جدا کنید. 4. ¼-in را بردارید. پیچ سر شش گوش و
سیم زمین اینورتر از کابینت.
سیم زمین اینورتر
قطع شدن
قطع شدن
اب
شیر فلکه
توجه داشته باشید:
• اینورتر به کمپرسور متصل است
توسط یک لبه بالای پایانه های کمپرسور، a
زبانه (واقع در گوشه عقب پایین)، و یک پیچ سر فیلیپس.
• اینورتر با لوله تخلیه نشان داده شده و انتخاب شده است
سیم کشی برای دید واضح تر برداشته شد.
5. پیچ سر فیلیپس را از روی آن جدا کنید
معکوس کننده.
6. اینورتر را در خلاف جهت عقربه های ساعت بلند کرده و بچرخانید.
7. دسته کمپرسور را از دستگاه جدا کنید
پایانه های کمپرسور
لب
قطع شدن
برگه
هشدار: وقتی یخچال به برق وصل است، 120 VAC همیشه در اینورتر وجود دارد.
توجه: برخی ولت مترها قادر به خواندن ولتاژ خروجی از اینورتر نیستند. اگر ولتاژ یا ولتاژ نامنظم اندازه گیری نشود، لزوماً نشان دهنده معیوب بودن اینورتر نیست.
اینورتر ورودی 120 VAC را دریافت می کندr

المنت یخ زدایی یخچال WR51X10101 جایگزین المنت  یخ زدایی تکی شما می شود و به یخ زدایی خودکار کمک می کند کارآمدتر کار کند.

یخ زدایی خودکار یخچال دارای سه بخش اصلی است: تایمر یخ زدایی، بخاری یخ زدایی و ترموستات یخ زدایی. هر سه این بخش با هم کار می کنند تا اطمینان حاصل شود که یخ در داخل و خارج یخچال و فریزر شما ایجاد نمی شود.

این قطعه حدود 9 اینچ طول دارد و با اکثر یخچال های ساید بای ساید جنرال الکتریک کار می کند، اما برای اطمینان از تناسب دقیق، با شماره مدل دستگاه خود جستجو کنید.
